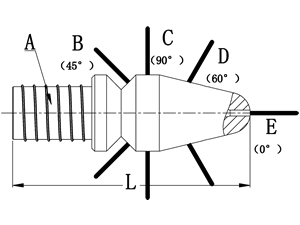

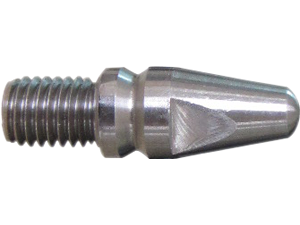

超高压管路喷嘴（外丝连接流线型）
| 产品编号 | 6-2131 | 6-2132 | 6-2133 | 6-2134 | 6-2135 | |
|---|---|---|---|---|---|---|
| 压力(bar) | 2800 | 2800 | 2800 | 2800 | 2800 | |
| 尺寸 | A | 1/4UNF LH | 3/8UNF LH | M10 LH | M10x1 LH | 9/16UNF LH |
| B | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | |
| C | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | |
| D | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | |
| E | 0°-XX | 0°-XX | 0°-XX | 0°-XX | 0°-XX | |
| L(mm) | 28.0 | 40.0 | 40.0 | 40.0 | 54.0 | |
备注：开孔45°、60°、90°为常规角度，客户可按要求注明其它角度。
举例说明：X°（角度）— X（开孔数量）—XX（孔径)(英寸）
B=45°(角度)—4(数量)—031(孔径)

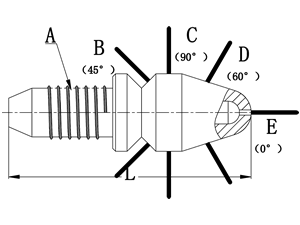

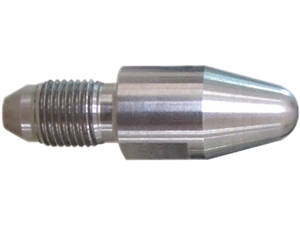

超高压管路喷嘴（外丝连接倒角型）
| 产品编号 | 6-2136 | 6-2137 | 6-2138 | 6-2139 | 6-2140 | |
|---|---|---|---|---|---|---|
| 压力(bar) | 2800 | 2800 | 2800 | 2800 | 2800 | |
| 尺寸 | A | 1/4UNF LH | 3/8UNF LH | 9/16UNF LH | M10 LH | M10x1 LH |
| B | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | |
| C | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | |
| D | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | |
| E | 0°-XX | 0°-XX | 0°-XX | 0°-XX | 0°-XX | |
| L(mm) | 28.0 | 42.0 | 54.0 | 40.0 | 40.0 | |
