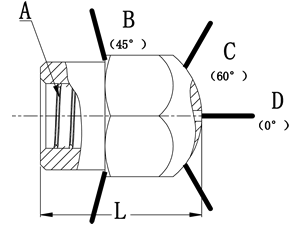

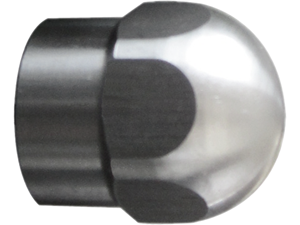

纽扣型疏通喷嘴
| 产品编号 | 6-2111 | 6-2112 | 6-2113 | 6-2114 | 6-2115 | |
|---|---|---|---|---|---|---|
| 压力(bar) | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 尺寸 | A | 1/8NPT | 1/4NPT | 3/8NPT | 1/2NPT | 3/4NPT |
| B | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | |
| C | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | |
| D | 0°-XX | 0°-XX | 0°-XX | 0°-XX | 0°-XX | |
| L(mm) | 17.5 | 22.0 | 27.0 | 36.0 | 40.0 | |
备注：开孔45°、60°、90°为常规角度，客户可按要求注明其它角度。
举例说明：X°（角度）— X（开孔数量）—XX（孔径)(英寸）
B=45°(角度)—4(数量)—031(孔径)

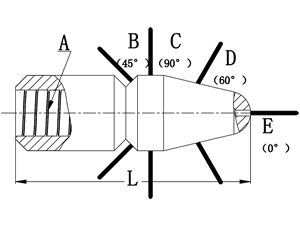

通用型单槽疏通喷嘴
| 产品编号 | 6-2116 | 6-2117 | 6-2118 | 6-2119 | 6-2120 | |
|---|---|---|---|---|---|---|
| 压力(bar) | 1400 | 1400 | 1400 | 1400 | 1400 | |
| 尺寸 | A | 1/8NPT | 1/4NPT | 3/8NPT | 1/2NPT | 3/4NPT |
| B | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | 45°-X-XX | |
| C | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | 90°-X-XX | |
| D | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | 60°-X-XX | |
| E | 0°-XX | 0°-XX | 0°-XX | 0°-XX | 0°-XX | |
| L(mm) | 30.0 | 34.0 | 40.0 | 45.0 | 49.0 | |
